Trefiladoras

Dados Técnicos

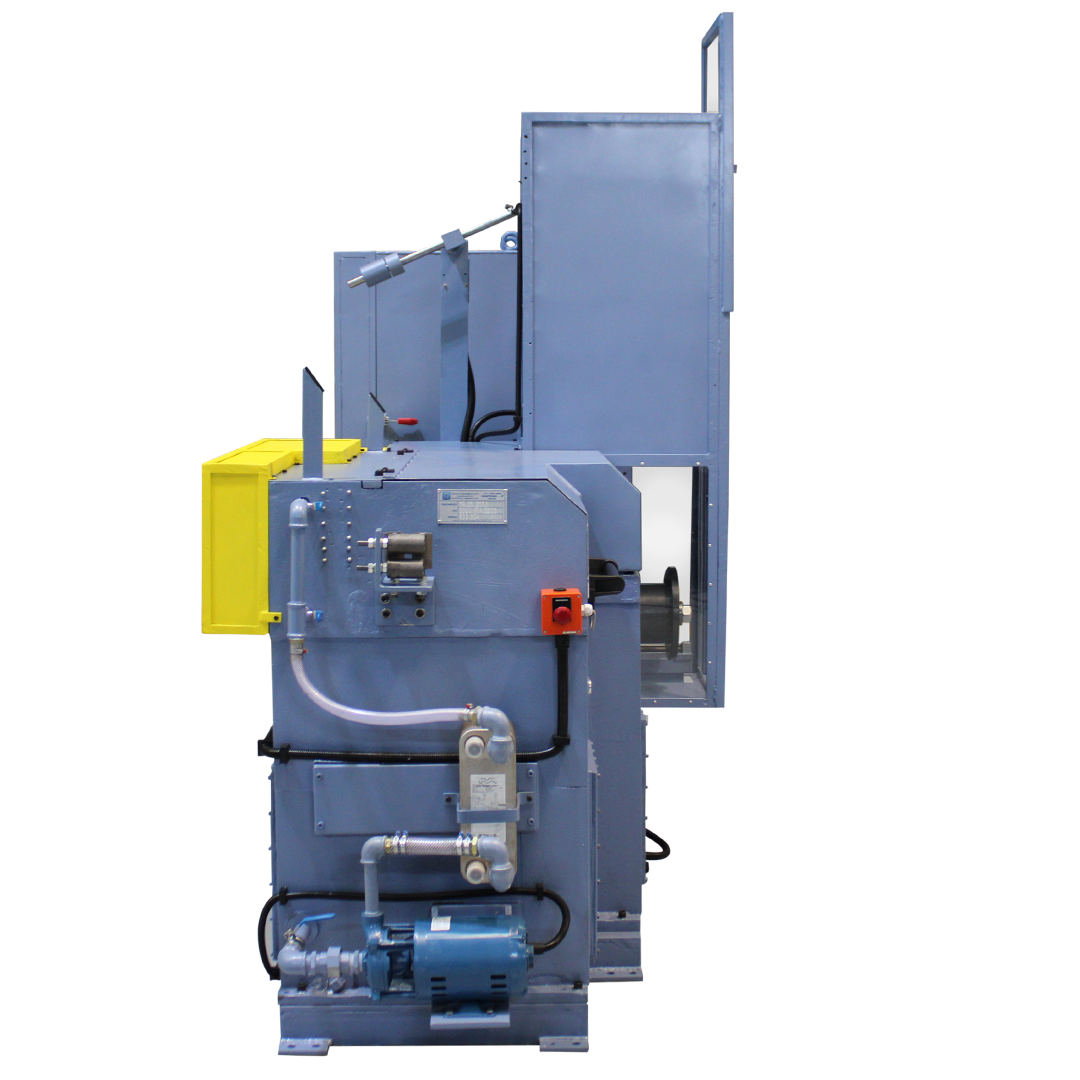

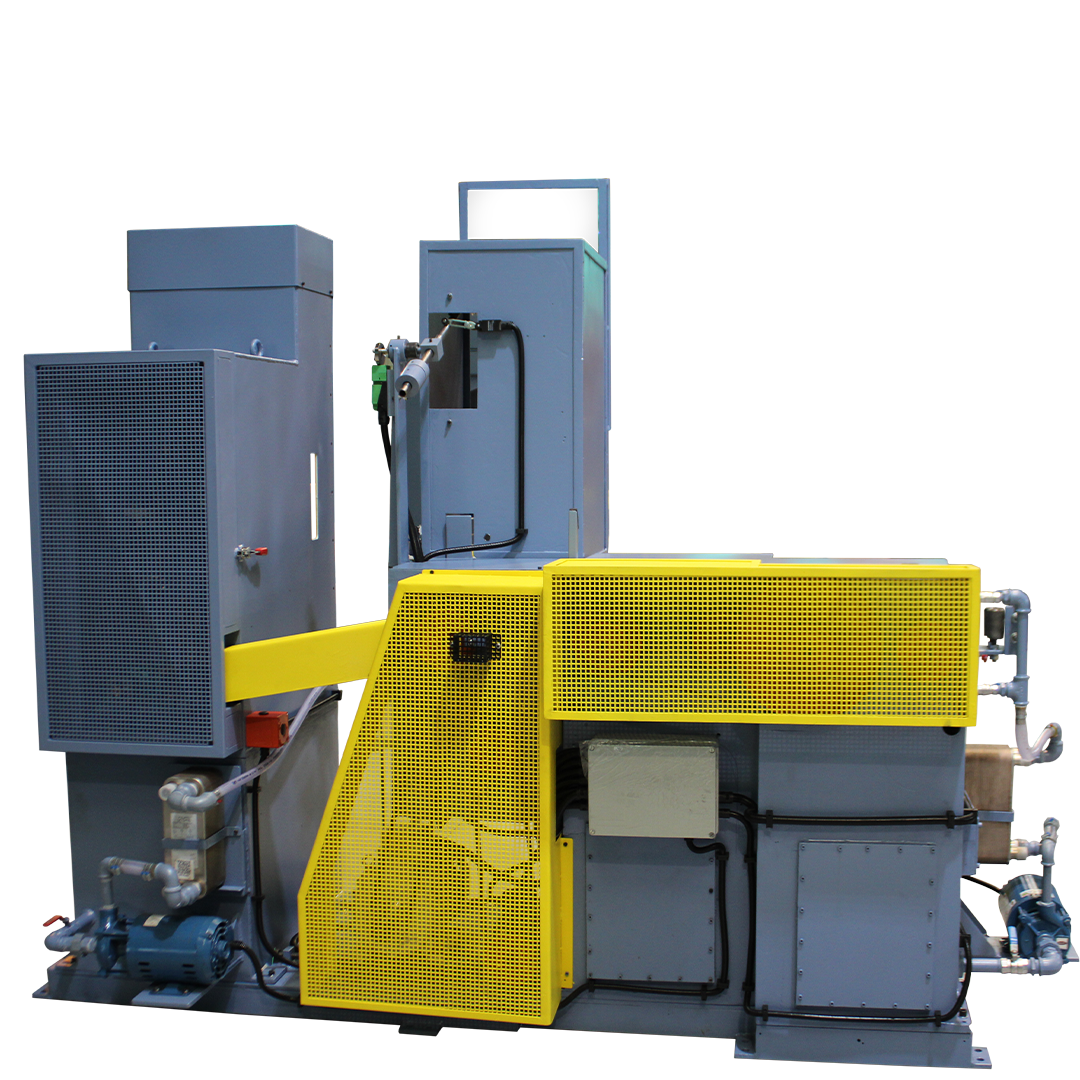

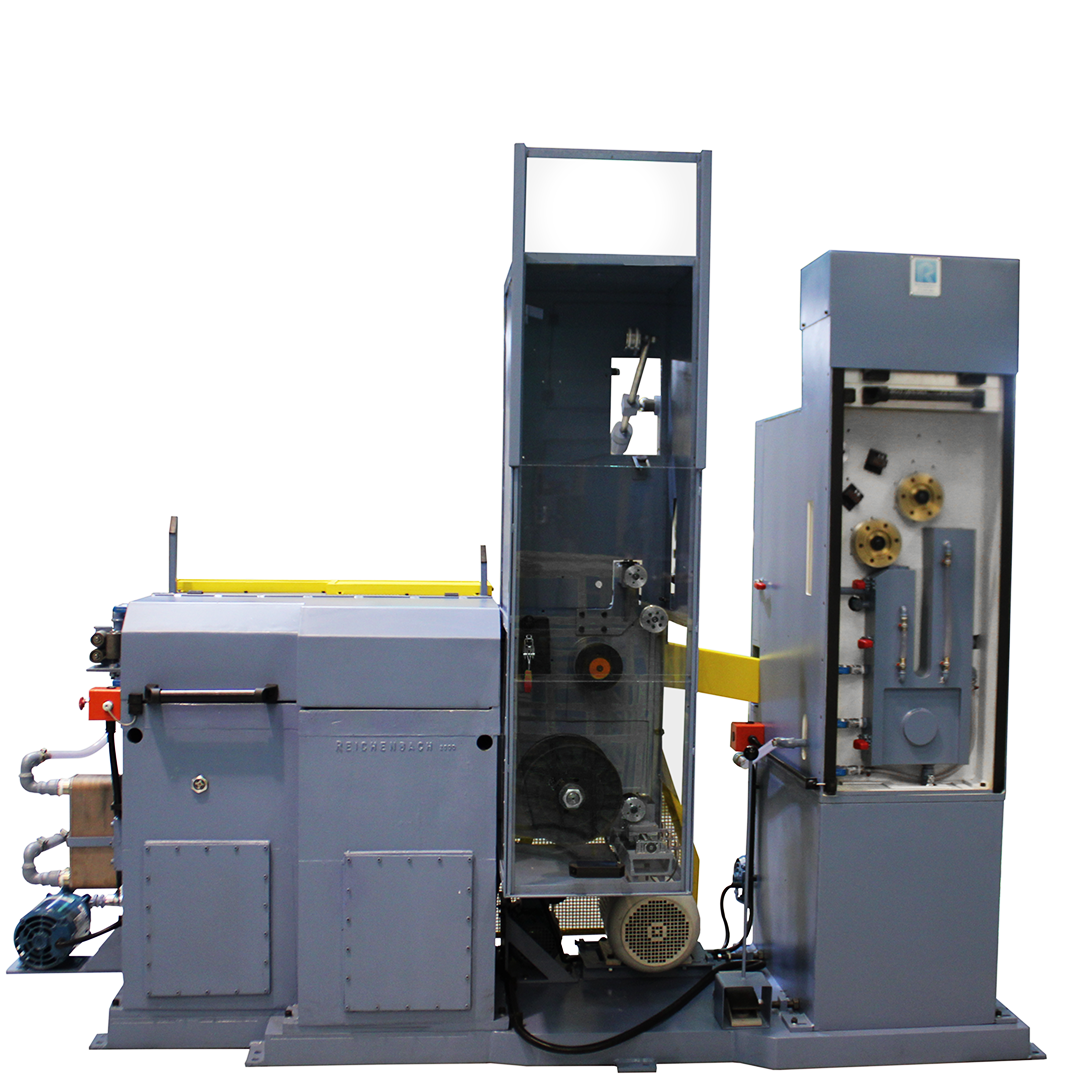

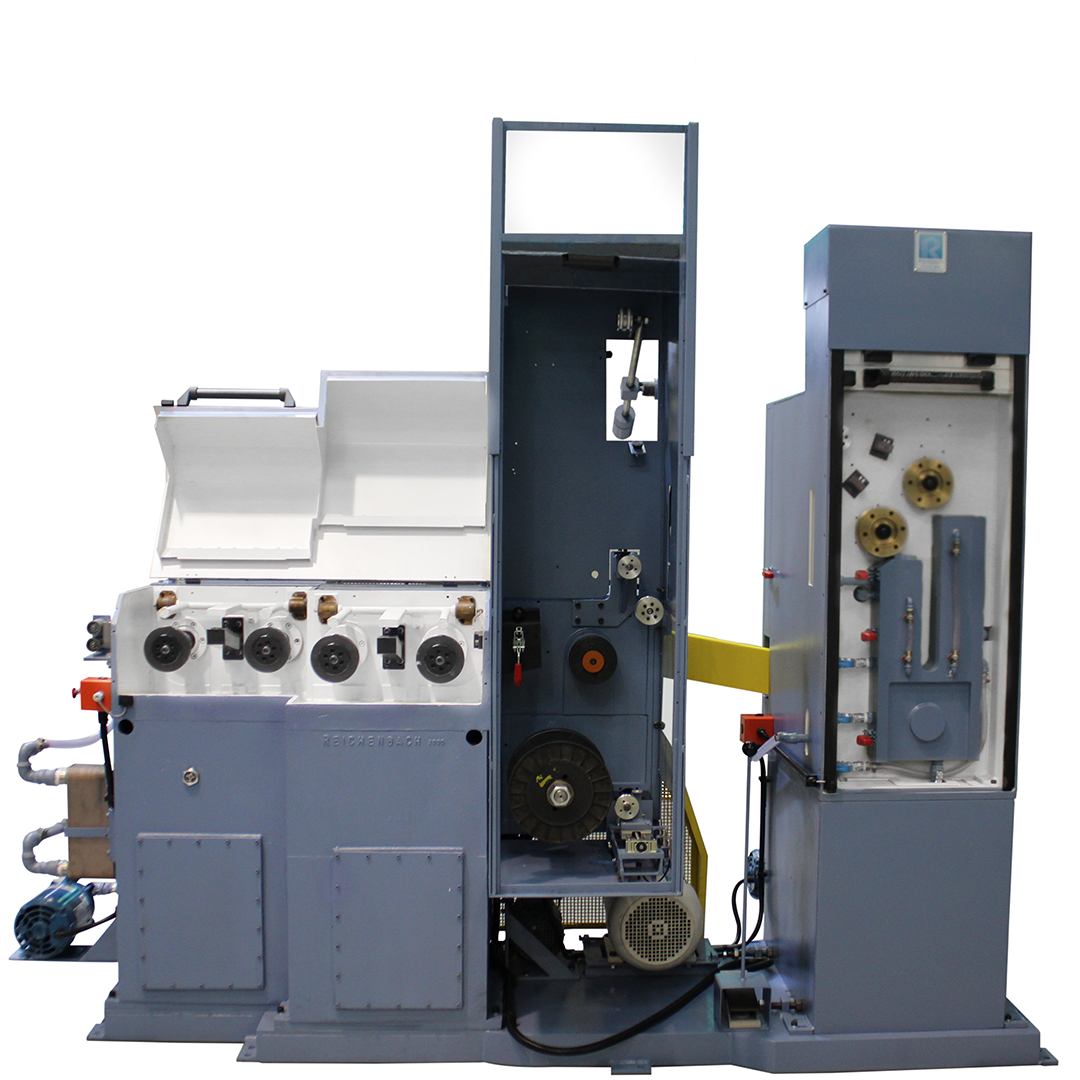

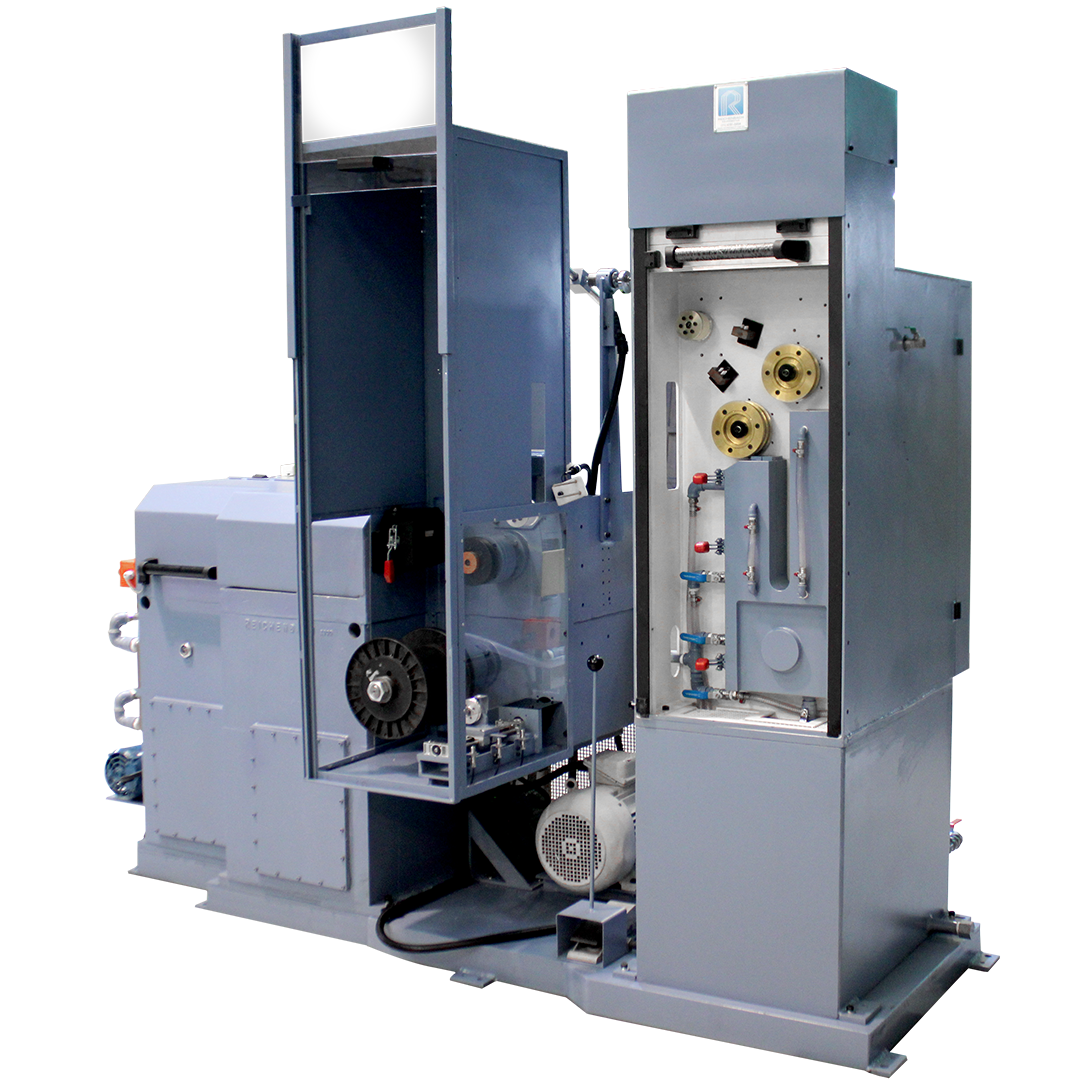

• Trefila Bifilar úmida para materiais ferrosos e não ferrosos

Apresentamos abaixo os dados técnicos da nossa trefiladora úmida, que está sujeita a alterações sem aviso prévio:

• Sentido de trabalho: Direito
• Velocidade máxima de trabalho (cobre nu): 30 m/s
• Diâmetro de entrada máximo (mm):
   0,73 com 2 fios
   1,02 com 1 fio
• Diâmetro de saída mínimo/máximo (mm):
   0,10 – 0,20 com 2 fios
   0,22 – 0,32 com 1 fio
• Redução em área entre fieiras: 21 passos, 11,5% (13% de alongamento)
• Dimensão das fieiras: 12 x 8 mm

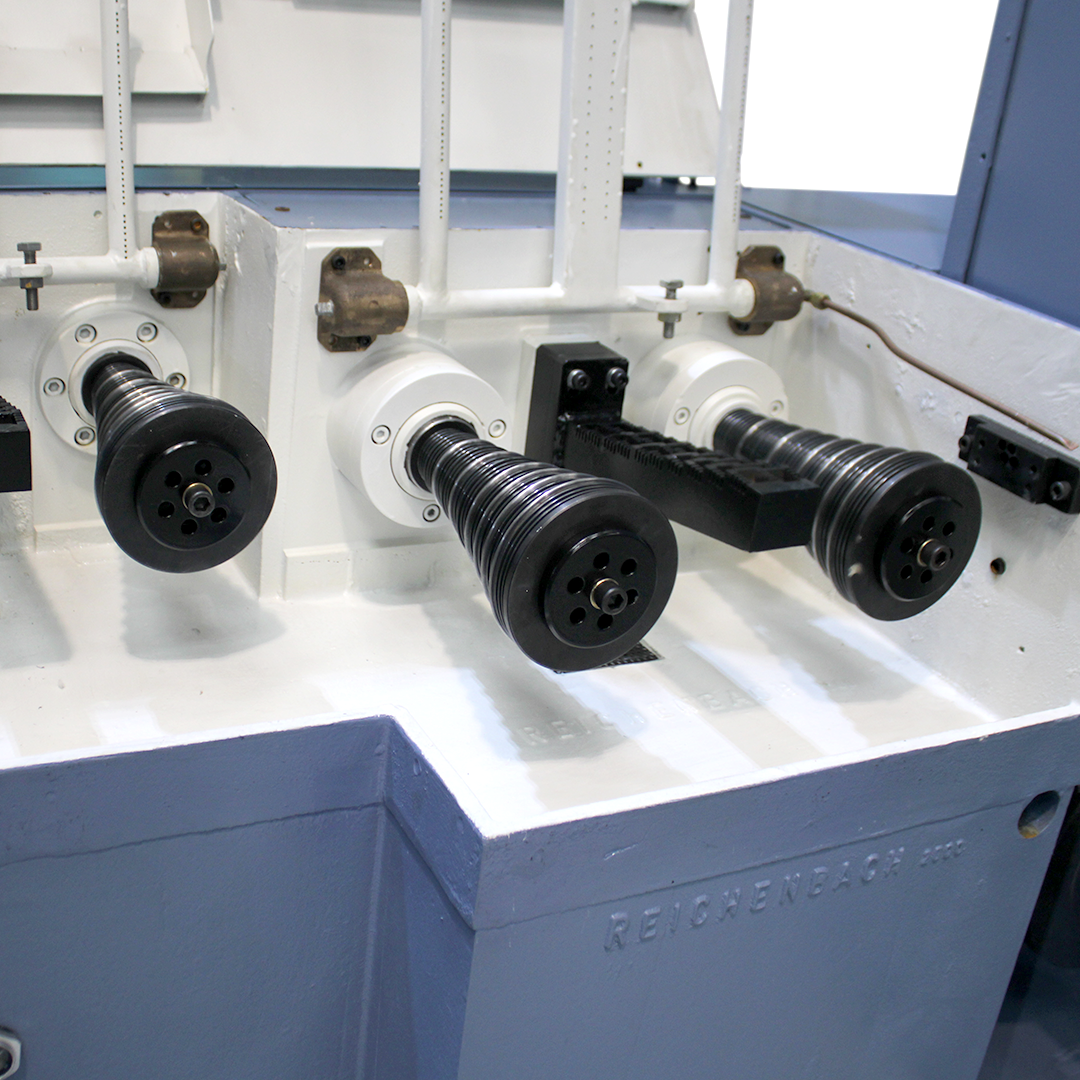

• Número de cones de trefilação: quatro internos e um cabrestante externo em cerâmica
• Sistema de transmissão: utiliza um sistema de transmissão silencioso, podendo ser feito por correias planas ou correias em V
• Acesso ao compartimento de trefilação e às fieiras: é feito por meio de portas de correr especialmente projetadas para prevenir vazamentos de solução durante as operações
• Sistema de distribuição da solução de trefilação: é realizado através de tubulações e portas de fieiras especialmente projetadas para garantir uma lubrificação adequada e eficiente das fieiras
• Tanque inferior: capacidade aproximada de 170 litros de solução de trefilação, com bomba e trocador de calor para circulação e resfriamento
• Pulmão controlador de velocidade e tensão de bobinamento (PUR): bobinador para bobina com diâmetro de 250 mm (BOR/250), com possibilidade de outros bobinadores sob consulta
• Tensão de trabalho: 380 V, 60 Hz (outra a confirmar). Outras tensões disponíveis sob consulta.

Equipamentos Complementares:

• Desbobinador para fio de alimentação
• Recozimento vertical contínuo de 80/100 ou 150 A
• Opção para 02 “pulmão + bobinador” para bobinamento em 02 carretéis separando os fios
Estamos à disposição para fornecer mais informações ou esclarecer quaisquer dúvidas adicionais sobre nossos equipamentos.
