Dados técnicos
– Número de fios: 4
– Número de passes: 21
– Material: cobre
– Diâmetro máximo de entrada: 0,61 mm
– Diâmetros de entrada: 0,24 / 0,30 / 0,38 / 0,45 / 0,61 mm
– Diâmetros de saída: 0,06 / 0,08 / 0,10 / 0,12 / 0,16 mm
– Velocidade máxima de trabalho (cobre nu): 20 m/s
– Alongamento: 13%
– Potência: 15 cv
– Sentido de operação: esquerda/direita
Condições de operação
– Velocidade para cobre estanhado: aproximadamente 25% inferior à velocidade utilizada para cobre nu
– Matéria-prima: cobre eletrolítico
– Temperatura máxima da emulsão de trefilação e líquido refrigerante do recozedor: 45 °C
– Fieiras: dimensões e tolerâncias conforme recomendação
– Emulsão de trefilação: condições adequadas de operação
– Desbobinadores: compatíveis com a velocidade de entrada da máquina
– Bobinas: devidamente balanceadas
– Operação: requer operador experiente

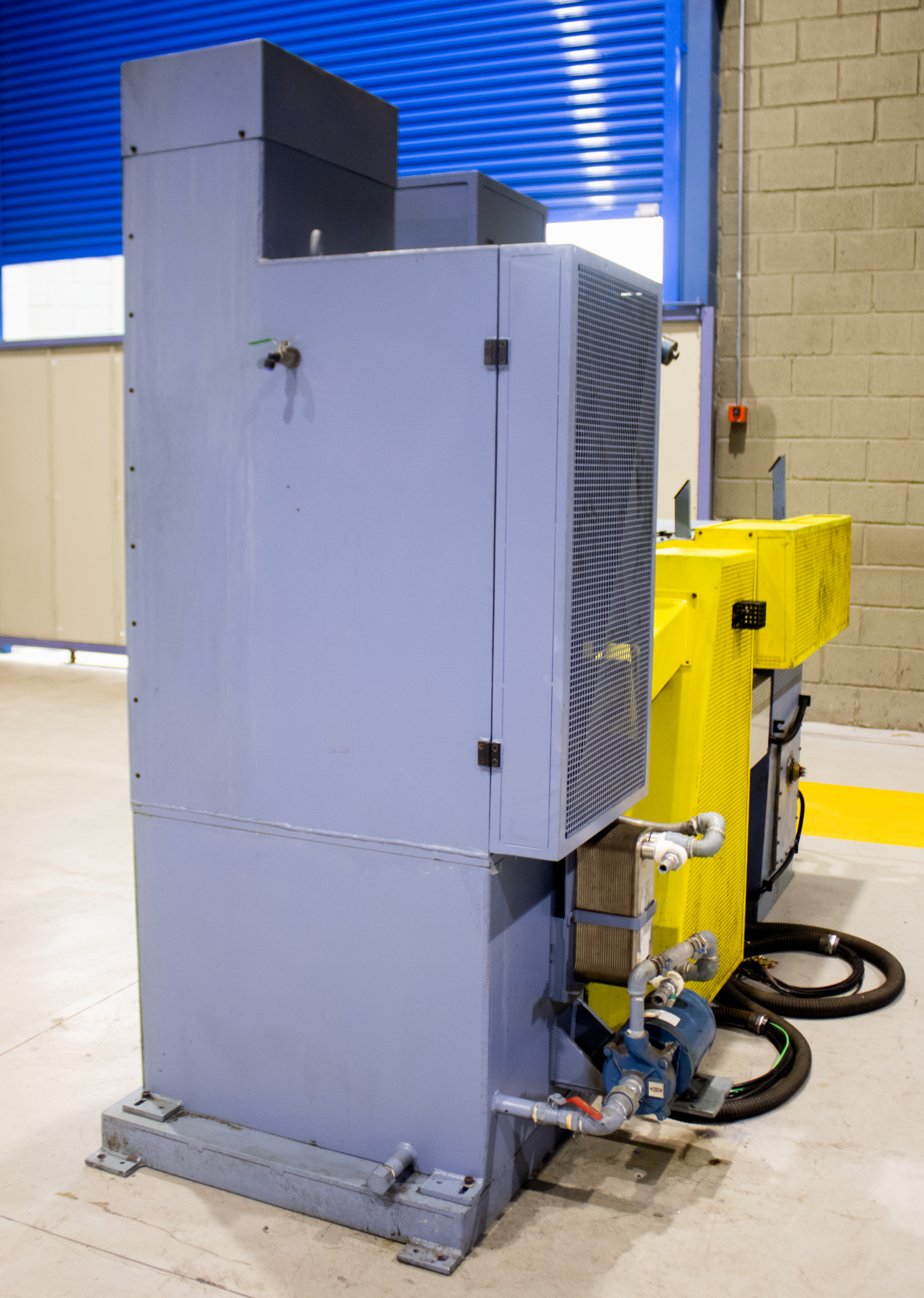

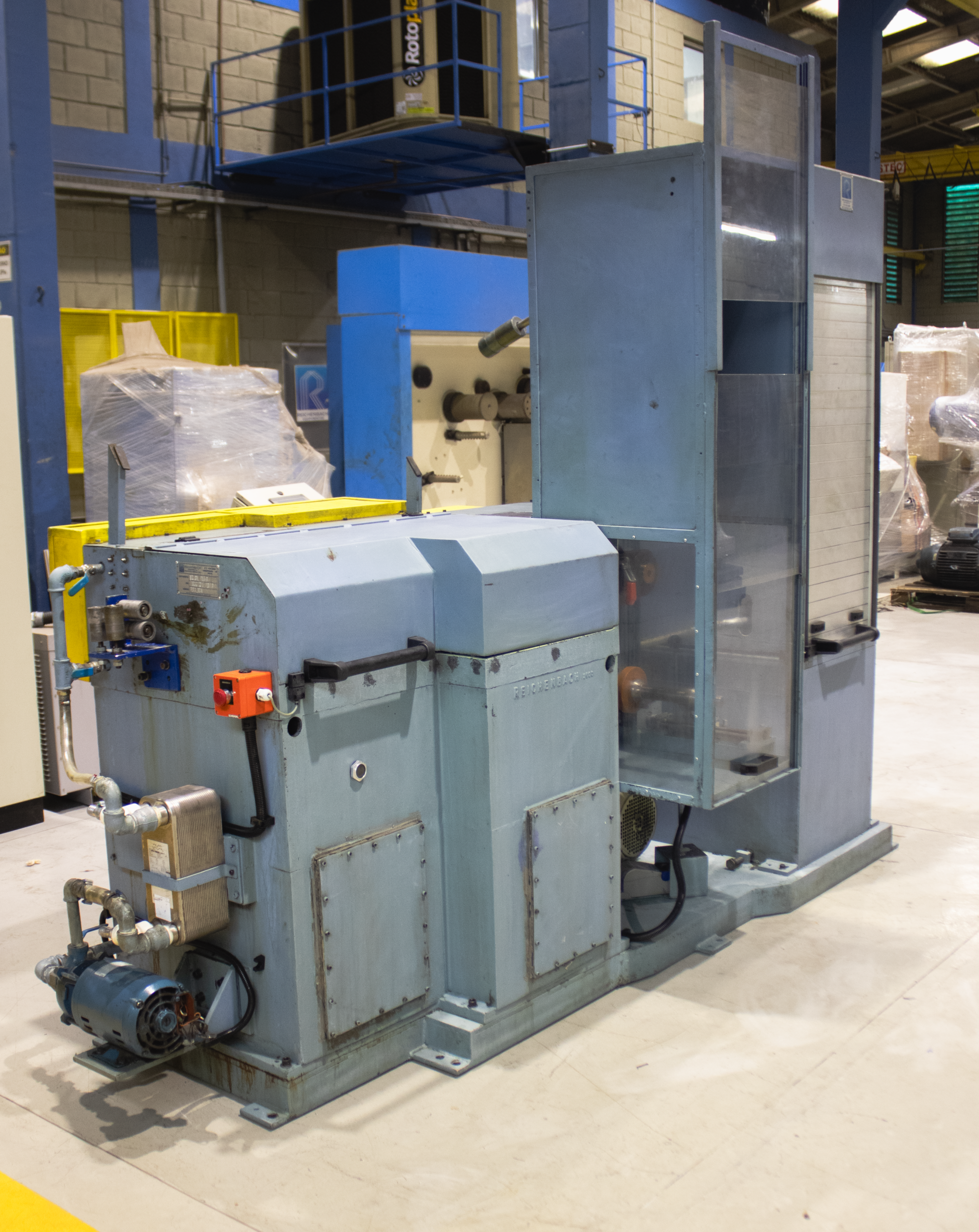

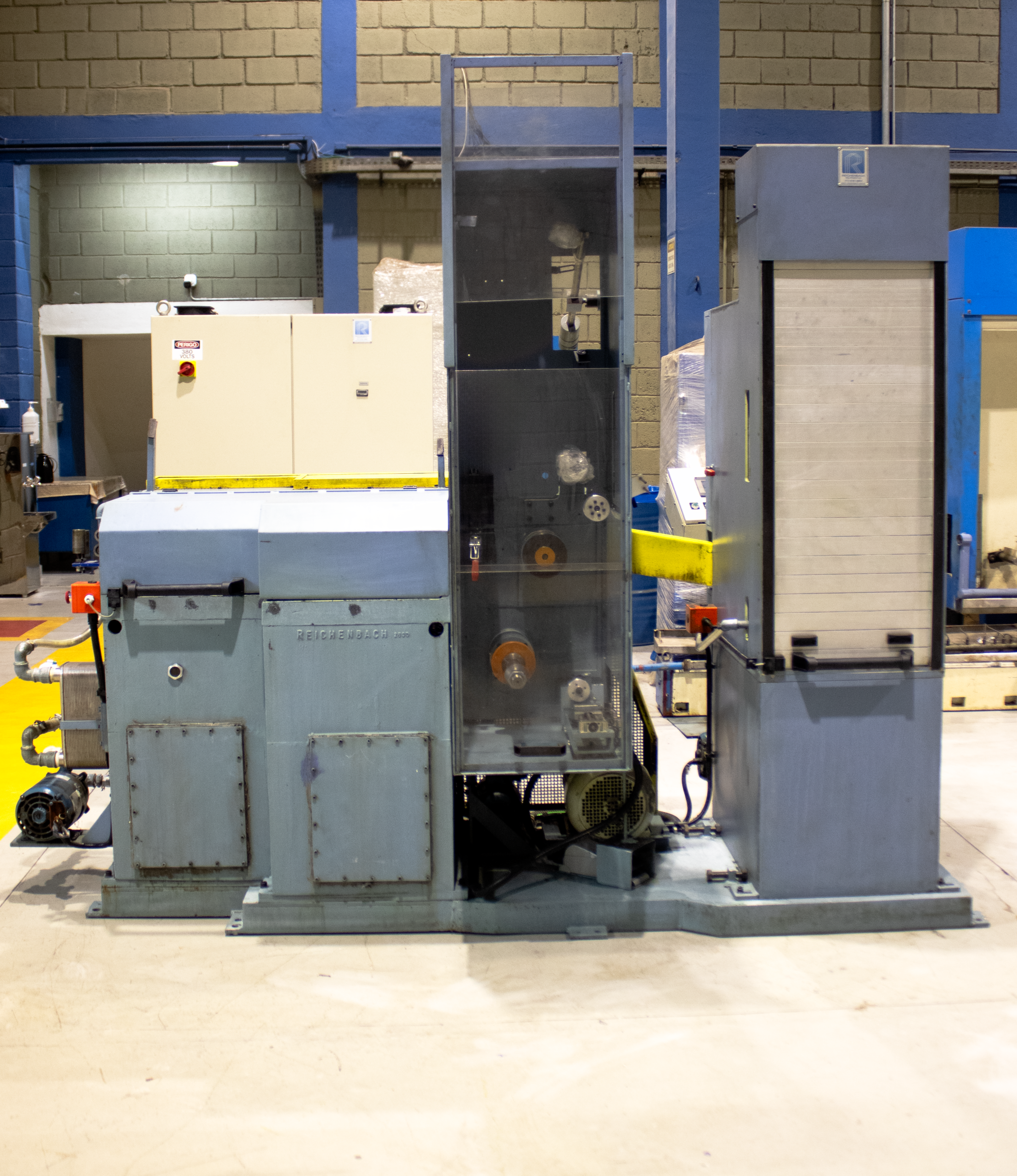

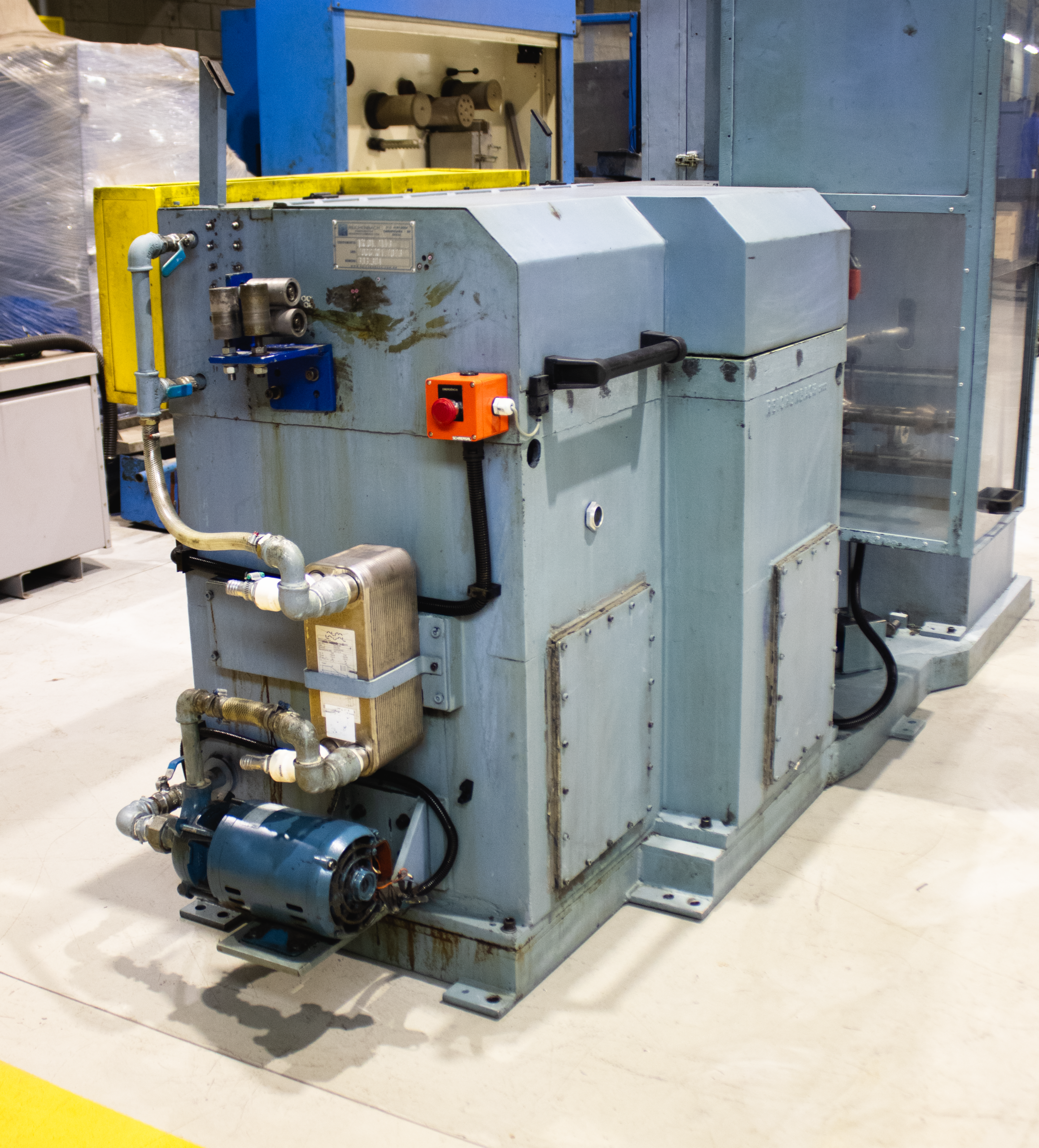

A Trefiladora Quadrifilar TFR.01.21.13/04 foi desenvolvida para a trefilação de fios finos de cobre, permitindo o processamento simultâneo de 4 fios em um sistema contínuo, com redução do diâmetro em 21 passes e alongamento de 13%.

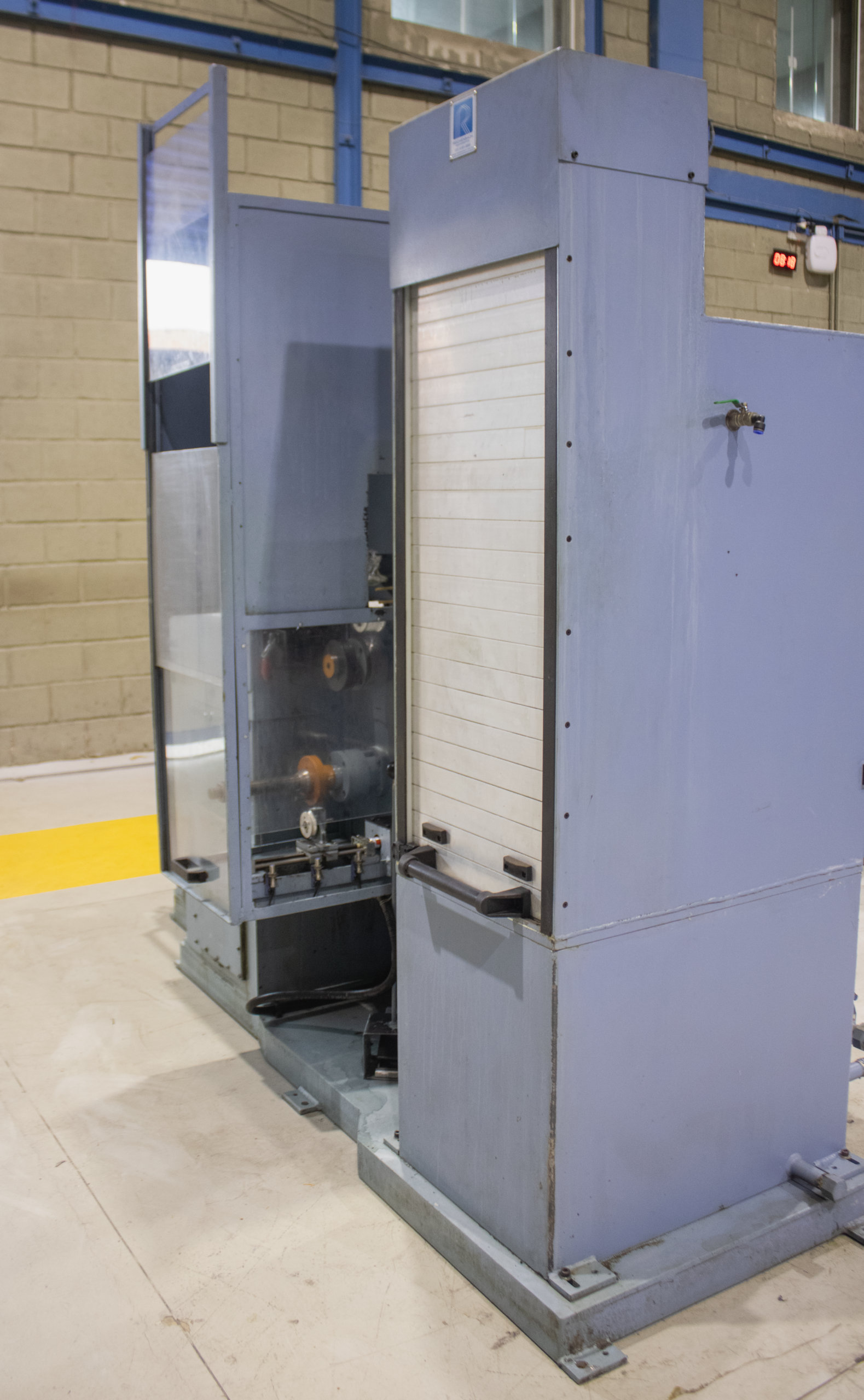

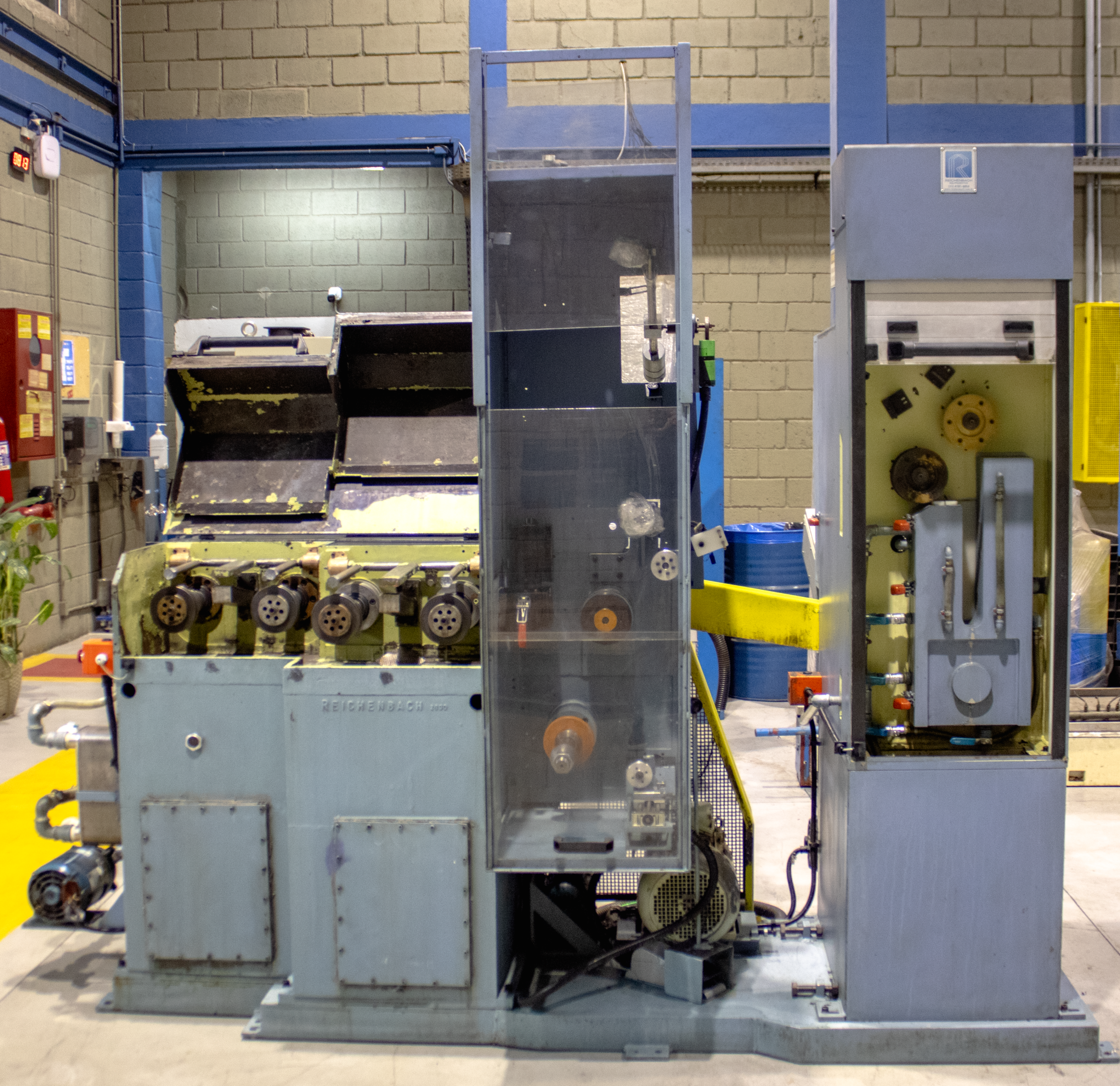

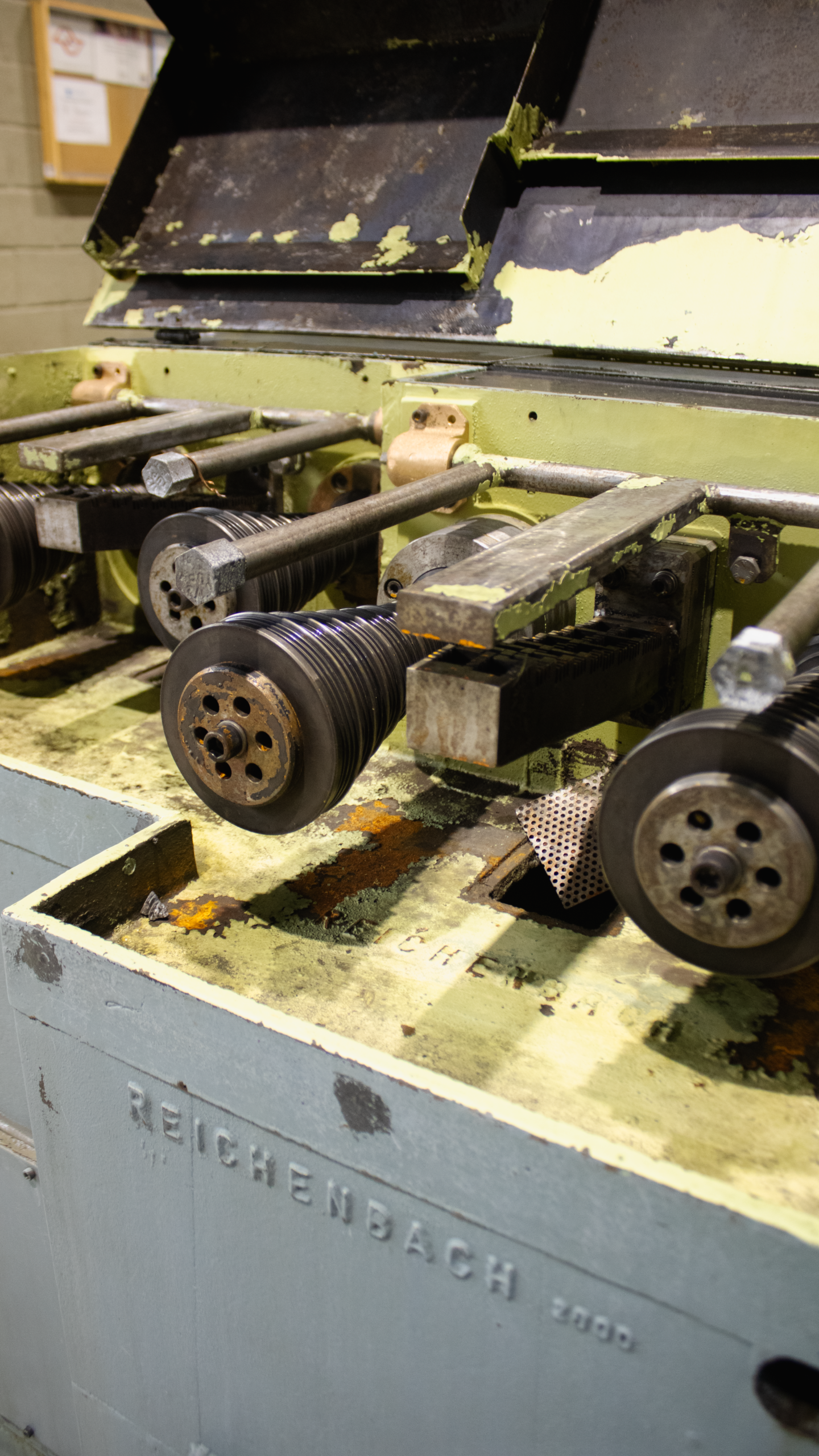

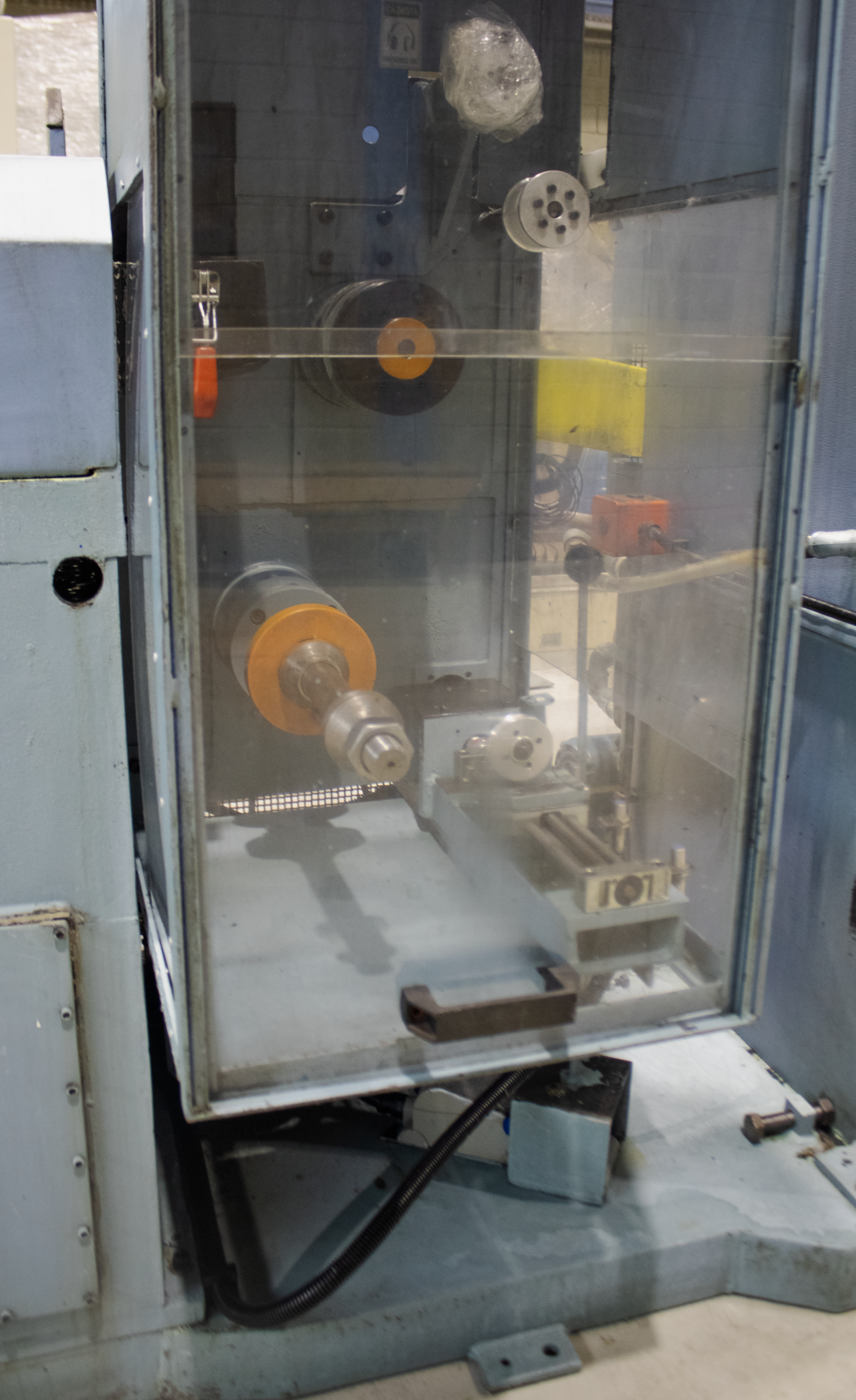

O equipamento possui cinco eixos de trefilação, sendo quatro internos e um externo, acionados por correias e sincronizados para garantir a estabilidade do processo. O sistema conta ainda com comando Jogging por pedal, facilitando o engate e o posicionamento das fieiras durante a preparação da máquina.

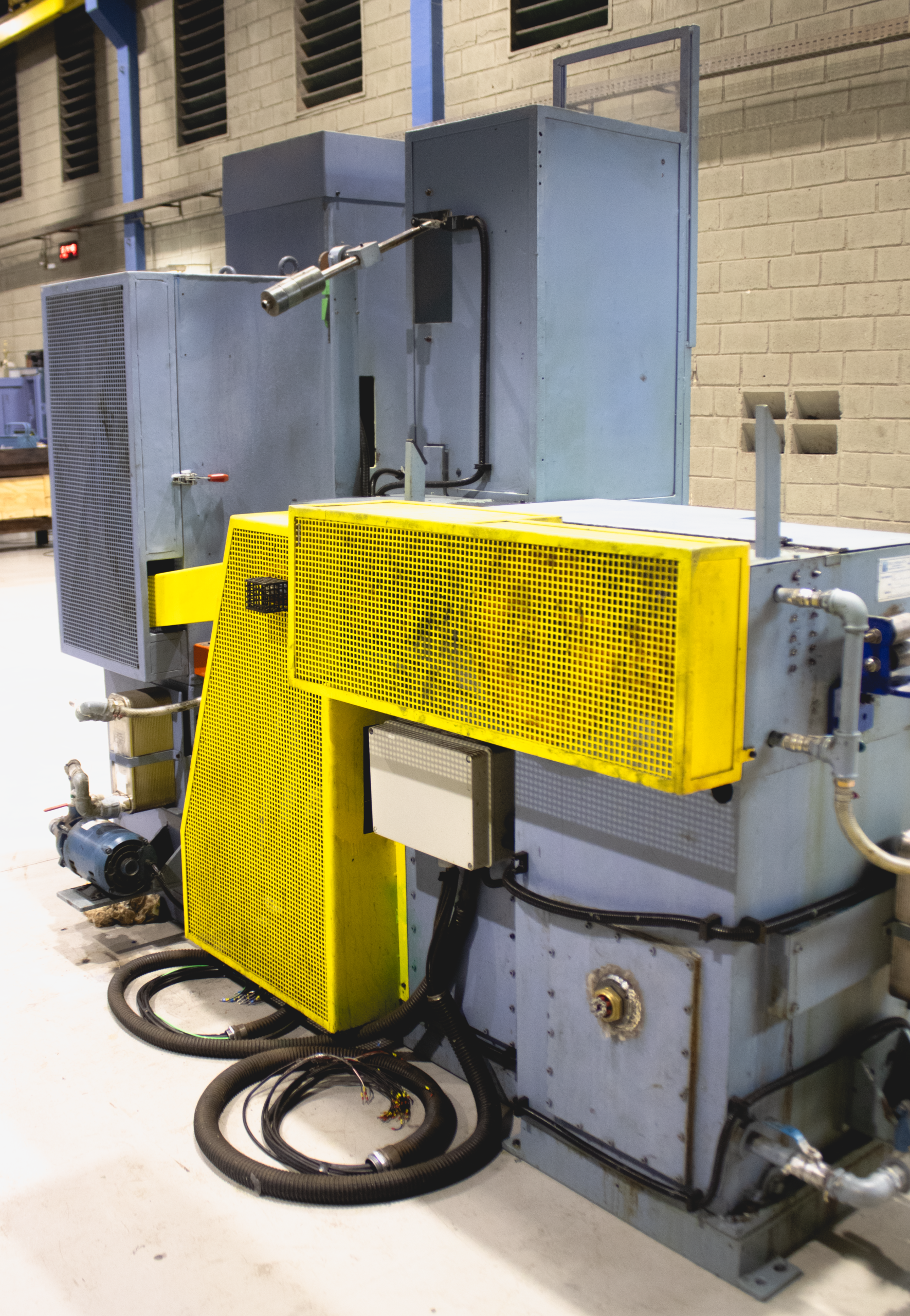

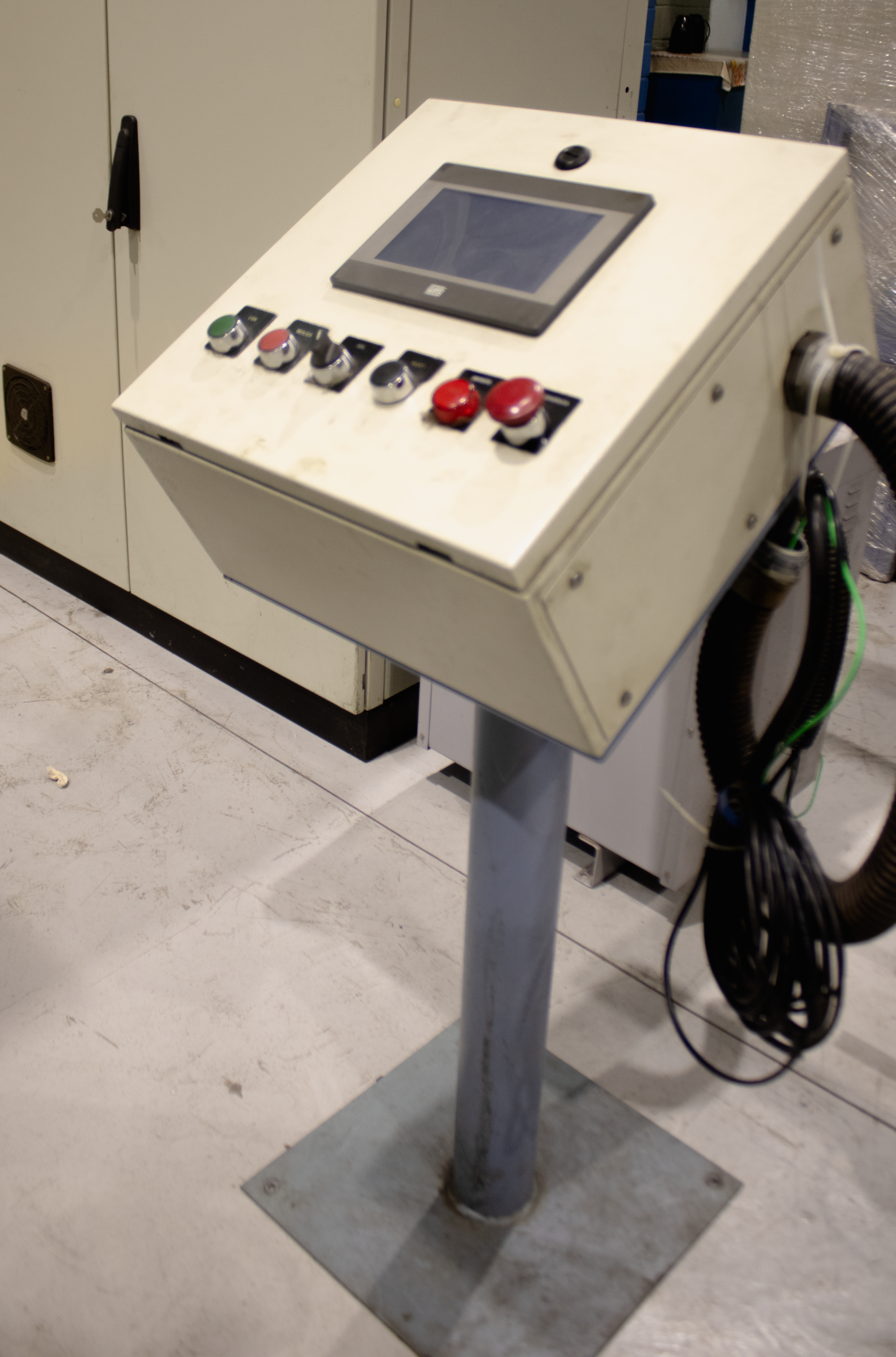

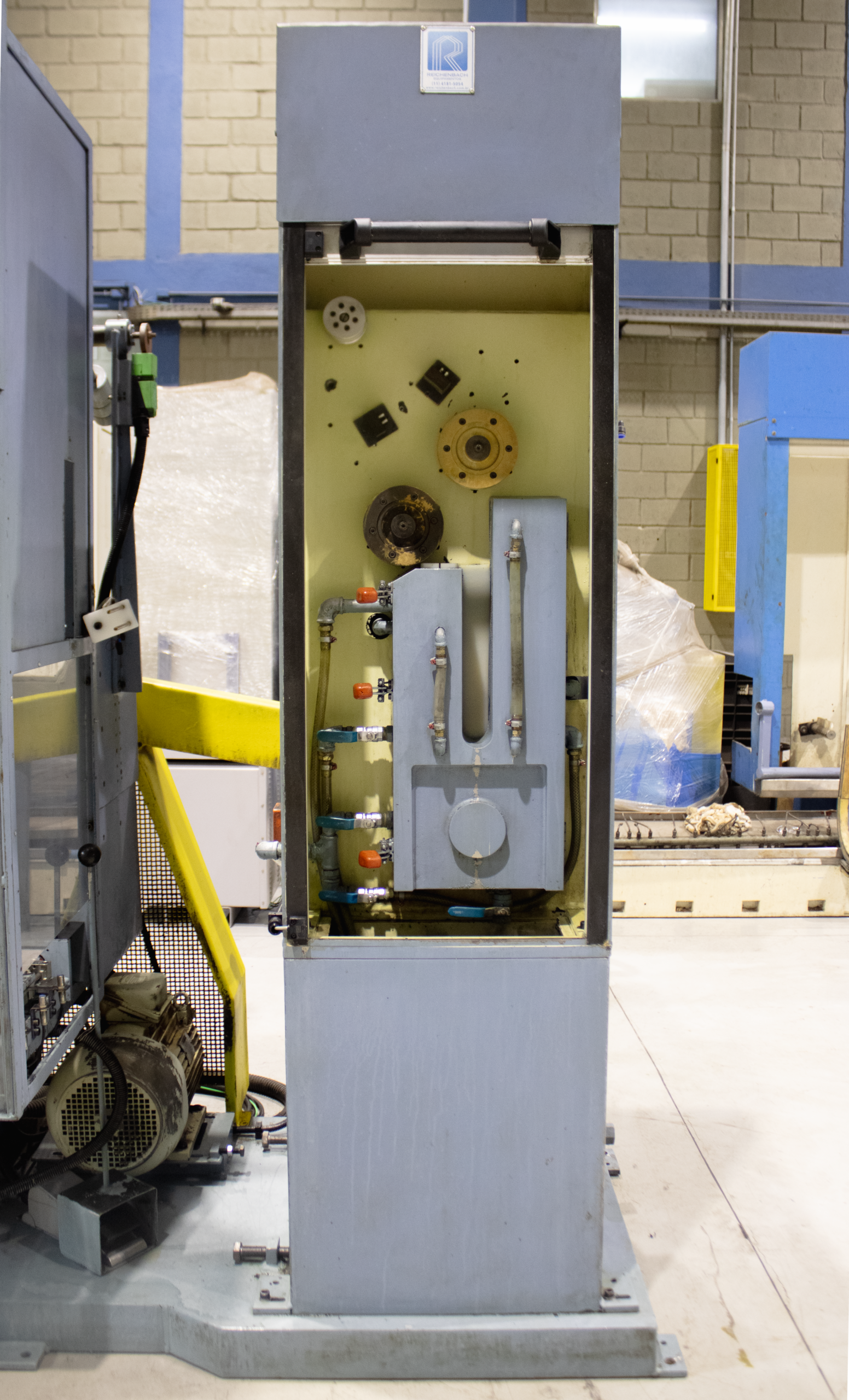

A linha é composta por trefiladora, recozedor contínuo vertical e bobinador, com CLP e IHM para sincronização e controle de velocidade entre os equipamentos. O conjunto não requer fundação especial, sendo fixado diretamente ao piso por meio de parabolts. Observação: para o processamento de cobre estanhado, a velocidade da linha deve ser reduzida em aproximadamente 25% em relação à velocidade utilizada para cobre nu.
